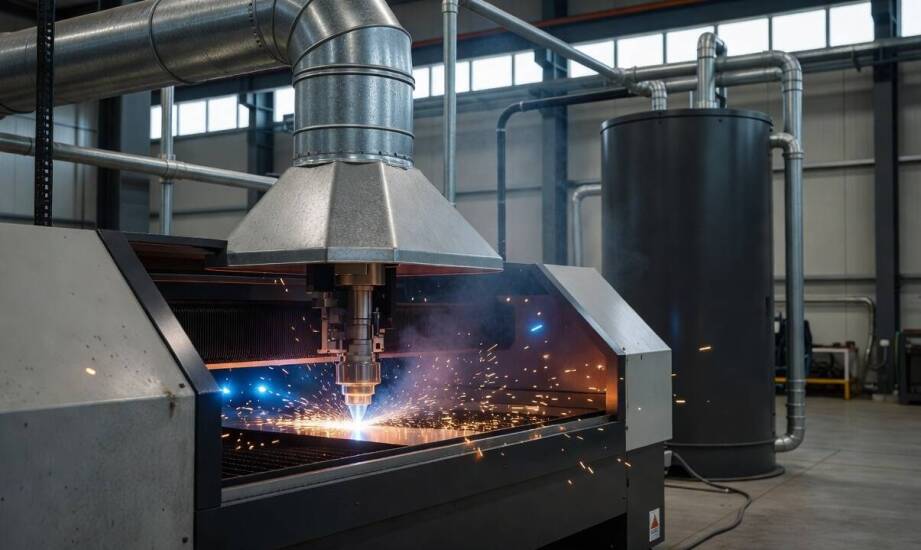

Droga pyłu metalicznego: jak układy filtracyjne separują opary i cząstki stałe w hali produkcyjnej

Pyły metaliczne i opary powstają podczas obróbki blach z wykorzystaniem zaawansowanych metod termicznych, w tym głównie cięcia laserowego fiber. Wysoka temperatura wiązki skupionej na małej powierzchni powoduje błyskawiczne odparowanie i topienie obrabianego materiału. Powstają wtedy niezwykle drobne cząstki o wielkości aerodynamicznej poniżej PM2,5, a także utlenione cząsteczki metali, które szybko unoszą się w powietrzu hali produkcyjnej. Te zanieczyszczenia wykazują silne właściwości łatwopalne, a nierzadko są również bezpośrednio toksyczne dla organizmu ludzkiego. Sama wentylacja mechaniczna hali produkcyjnej okazuje się niewystarczająca wobec specyficznego ciężaru tlenków metali uwalnianych w procesie obróbki. Skuteczne usunięcie tych substancji wymaga wieloetapowej separacji bezpośrednio w obszarze roboczym, zanim frakcje zdążą rozprzestrzenić się po całym pomieszczeniu. Proces ten musi przebiegać w sposób nieprzerwany, aby trwale chronić drogi oddechowe personelu oraz wrażliwe układy optyczne sąsiadujących obrabiarek CNC.

Wciąganie zanieczyszczeń i wstępna separacja cząstek

Zanieczyszczone powietrze jest wciągane znad strefy obróbki za sprawą wydajnych wentylatorów odśrodkowych oraz uszczelnionego systemu kanałów odciągowych. Strumień gazów i pyłów trafia w pierwszej kolejności do wstępnej komory rozprężnej, wbudowanej w główny korpus urządzenia. W tym miejscu prędkość przepływu gazów gwałtownie spada, co wywołuje zjawisko naturalnej separacji grawitacyjnej. Najcięższe i największe frakcje pyłu metalicznego tracą energię kinetyczną, swobodnie opadają na dno komory i trafiają prosto do odizolowanego pojemnika na odpady. Cząstki o średnicy przekraczającej 30 µm ulegają w ten sposób całkowitej eliminacji już na wczesnym etapie filtracji. Brak komory rozprężnej powodowałby uderzanie rozżarzonych drobin o strukturę wkładów głównych, co mogłoby doprowadzić do zapłonu medium zatrzymującego.

Zasadniczy proces separacji zachodzi w kolejnej sekcji, opartej na gęstych wkładach patronowych. Zanieczyszczone powietrze przenika przez cylindryczne lub stożkowe wkłady harmonijkowe. Dzięki specjalnej powłoce ochronnej mikroskopijne cząstki osadzają się wyłącznie na zewnętrznej płaszczyźnie materiału filtracyjnego. Konstrukcja strukturalna patronów sprawia, że drobiny nie wnikają w głąb zastosowanej włókniny poliestrowej. Taki mechanizm fizyczny zapobiega nieodwracalnemu zapychaniu się porów medium i ułatwia cykliczne strącanie nawarstwionych zanieczyszczeń.

Mechaniczne wychwytywanie pyłów suchych opiera się na fizycznej barierze wkładu filtracyjnego oraz sile bezwładności samych cząstek. Zjawisko to wygląda inaczej przy obróbce materiałów pokrytych warstwami antykorozyjnymi lub resztkami chłodziwa. Wtedy przewagę zyskują systemy elektrostatyczne. W takich modułach drobiny oparów zaolejonych zyskują silny ładunek elektryczny i przywierają do płyt o przeciwnym potencjale, co pozwala sprawnie usunąć lepką mgłę niszczącą klasyczne filtry mechaniczne.

Regeneracja wkładów i kontrola parametrów pracy

Skuteczność działania urządzeń odpylających zależy od bezproblemowej przepustowości ich głównych sekcji. Prawidłowo zaprojektowana filtrowentylacja przemysłowa bazuje na ciągłym i w pełni zautomatyzowanym systemie regeneracji wkładów patronowych za pomocą sprężonego powietrza. Sterownik pneumatyczny generuje krótkie i niezwykle silne impulsy uderzające w wewnętrzną strukturę elementu filtrującego. Fala uderzeniowa strzepuje nagromadzoną powłokę pyłu metalicznego, zrzucając zanieczyszczenia prosto do uszczelnionego leja zbiorczego. Cała sekwencja strzepywania odbywa się bez ingerencji operatora i bez przerywania normalnej pracy systemu wyciągowego.

Ciągły nadzór nad parametrami przepływu minimalizuje ryzyko nieoczekiwanej awarii. Praktyka wdrożeniowa specjalistów z firmy Maszyny Polskie pokazuje, że spadek ciśnienia na głównym bloku filtracyjnym stanowi najdokładniejszy wskaźnik fizycznego zużycia wkładów. Wraz z narastaniem zbitej i trwałej warstwy pyłu, opór aerodynamiczny dla przepływającego powietrza zauważalnie rośnie. Gdy mierzona różnica ciśnień między strefą zabrudzoną a przefiltrowaną osiąga zaprogramowaną wartość graniczną, urządzenie informuje o konieczności wstawienia nowych elementów. Nagłe obniżenie tego spadku ciśnienia diagnozuje natomiast przerwanie struktury materiału, co wymusza reakcję zakładowego działu utrzymania ruchu.

Stabilność maszyn a dobór układu filtracyjnego

Odpowiednie dostosowanie technologii separacji zanieczyszczeń do specyfiki obrabianego detalu warunkuje bezawaryjne funkcjonowanie całego parku obróbczego. Pyły generowane podczas szybkiego cięcia laserowego stali węglowej charakteryzują się odmienną strukturą w porównaniu do drobin powstałych z arkuszy aluminiowych czy stopów mosiądzu. Z tego samego powodu obecność mgły olejowej ze smarowanych detali wymusza rezygnację z filtracji mechanicznej na rzecz urządzeń z modułami elektrostatycznymi. Właściwie skonfigurowany i regularnie monitorowany system odciągowy utrzymuje bezpieczne, niskie stężenie lotnych zanieczyszczeń. Taka instalacja bezpośrednio chroni precyzyjne serwonapędy, prowadnice liniowe oraz wrażliwe głowice tnące CNC przed niszczącym zatarciem. Skuteczna separacja cząstek stałych wydłuża okres eksploatacyjny drogiego sprzętu produkcyjnego i całkowicie eliminuje kosztowne zastoje naprawcze na hali.
