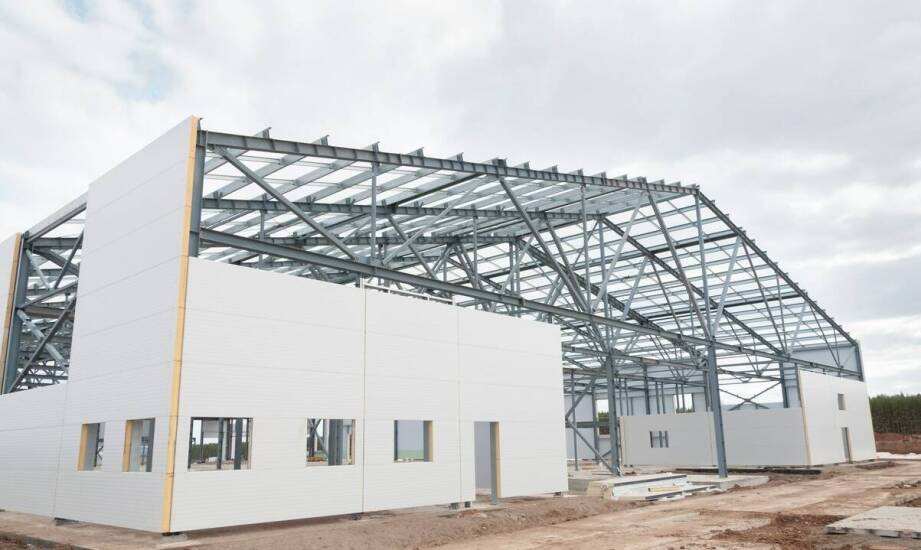

Etapy projektu stalowej konstrukcji hali, które najczęściej przesądzają o kosztach i błędach

Inwestor z gotową koncepcją przestrzenną hali produkcyjnej lub magazynowej często napotyka barierę podczas przejścia do fazy wykonawczej. Konfrontacja założeń z rzeczywistością inżynieryjną nierzadko ujawnia kolizje instalacyjne, konieczność zużycia nadmiernej ilości materiału czy fizyczne ograniczenia związane z technologią montażu. Rzeczywisty obraz sytuacji pojawia się w momencie, gdy inżynierowie zaczynają przeliczać poszczególne węzły i obciążenia. Weryfikacja pomysłu na wczesnym etapie dokumentacyjnym pozwala wychwycić problemy, zanim przełożą się one na kosztowne przestoje na placu budowy. Rzetelne opracowanie dokumentacji chroni budżet inwestycji przed nieprzewidzianymi wydatkami wynikającymi z konieczności wprowadzania doraźnych poprawek.

Decyzje początkowe i trójwymiarowa analiza statyczna

Na wczesnym etapie prac definiuje się docelową funkcję obiektu, ponieważ magazynowanie wysokiego składowania stawia zupełnie inne wymagania niż linia produkcyjna wyposażona w suwnice. Standardowa rozpiętość nowoczesnych obiektów tego typu wynosi zazwyczaj od 20 do 30 metrów, chociaż przy zastosowaniu odpowiednich rozwiązań inżynieryjnych może ona sięgać nawet 60 metrów bez podpór pośrednich. Wysokość użytkowa waha się najczęściej od 4 do 15 metrów i jest ściśle dopasowana do planowanej technologii wewnątrz budynku. Układ słupów nośnych projektuje się przeważnie w siatce co 6 metrów, co ułatwia optymalizację zużycia materiałów. Równocześnie uwzględnia się lokalne obciążenia środowiskowe, takie jak normatywny nacisk wiatru oraz ciężar zalegającego śniegu, zgodnie z restrykcyjnymi wytycznymi europejskich norm projektowych.

Rozwiązaniem pozwalającym na dokładną ocenę zachowania budynku pod wpływem tych sił jest modelowanie przestrzenne. Wykorzystanie zaawansowanego modelu 3D umożliwia weryfikację potencjalnych kolizji międzybranżowych. Kluczowym elementem sprawdzającym pozostaje jednak analiza statyczna drugiego rzędu, która bada zachowanie smukłych ram stalowych z uwzględnieniem efektów P-Delta. Ta metoda obliczeniowa wskazuje rzeczywiste deformacje oraz imperfekcje geometryczne poszczególnych elementów nośnych. Dzięki temu inżynier ocenia przemieszczenia pionowe i poziome, co ułatwia precyzyjne określenie miejsc wymagających lokalnych wzmocnień lub stężeń. Świadome operowanie tymi parametrami pozwala ustabilizować ustrój nośny bez potrzeby mechanicznego pogrubiania każdego profilu.

Optymalizacja przekrojów i integracja z fundamentami

Racjonalne podejście do geometrii i grubości elementów bezpośrednio przekłada się na całkowitą wagę obiektu. Konsekwentna optymalizacja przekrojów pozwala zredukować masę całej konstrukcji stalowej o blisko 20 procent, zachowując przy tym pełną zgodność z rygorystycznymi wymogami Eurokodu 3 dotyczącymi nośności i użytkowalności. W rezultacie zużycie stali utrzymuje się w optymalnym przedziale od 30 do 75 kilogramów na każdy metr kwadratowy rzutu poziomego budynku. Ograniczenie tonażu materiału obniża bezpośrednie koszty jego zakupu, a także zmniejsza nakłady na transport oraz montaż, które wynoszą średnio od 1,5 do 4 złotych za każdy wbudowany kilogram stali.

Lżejsza część nadziemna oznacza również mniejsze obciążenia przekazywane na grunt. Szkielet nośny obiektu przemysłowego wymaga stabilnego oparcia, dlatego łączy się z infrastrukturą podziemną za pomocą kotew osadzonych w stopach fundamentowych lub bezpośrednio w żelbetowej płycie. Odpowiednio dobrana płyta fundamentowa zapewnia równomierny rozkład naprężeń dociskających na podłoże gruntowe. Kompleksowy projekt konstrukcji stalowej musi ściśle korelować z architekturą oraz posadowieniem. Zespół inżynierów firmy Project Center opracowuje takie zintegrowane rozwiązania, uwzględniając mechanikę gruntów oraz specyfikę szkieletu nadziemnego. Tego rodzaju koordynacja dokumentacji technicznej stanowi wymóg konieczny do płynnego uzyskania pozwolenia na budowę.

Zapobieganie błędom i ograniczenie ryzyka inwestycyjnego

Proces powstawania dokumentacji jest narażony na szereg przeoczeń wynikających z braku pełnych informacji wejściowych. Jednym z częstych problemów bywa zbyt późne uwzględnienie antresoli biurowej lub magazynowej. Wprowadzenie takiego elementu w zaawansowanej fazie prac wymusza całkowitą zmianę układu stężeń i dodanie masywnych podciągów. Podobne komplikacje wywołuje niedoszacowanie obciążeń technologicznych, takich jak ciężar centrali wentylacyjnych podwieszanych do dźwigarów dachowych czy oparcie suwnic o znacznej nośności. Zmiana tych parametrów pociąga za sobą konieczność przeliczania całych ram portalowych.

Osobną kwestią pozostaje brak spójnej koordynacji międzybranżowej, co skutkuje przecięciem tras instalacji sanitarnych lub elektrycznych z głównymi ryglami nośnymi. Przeniesienie ciężaru decyzyjnego na sam początek procesu inwestycyjnego skutecznie eliminuje to zjawisko. Dogłębne przeanalizowanie założeń, połączone z modelowaniem przestrzennym, zmniejsza ryzyko kosztownych modyfikacji na etapie prac ziemnych i montażowych. Inwestor dysponujący precyzyjnie przygotowaną dokumentacją unika improwizacji na placu budowy, co ułatwia dotrzymanie założeń harmonogramu oraz pierwotnie zakładanego budżetu.
