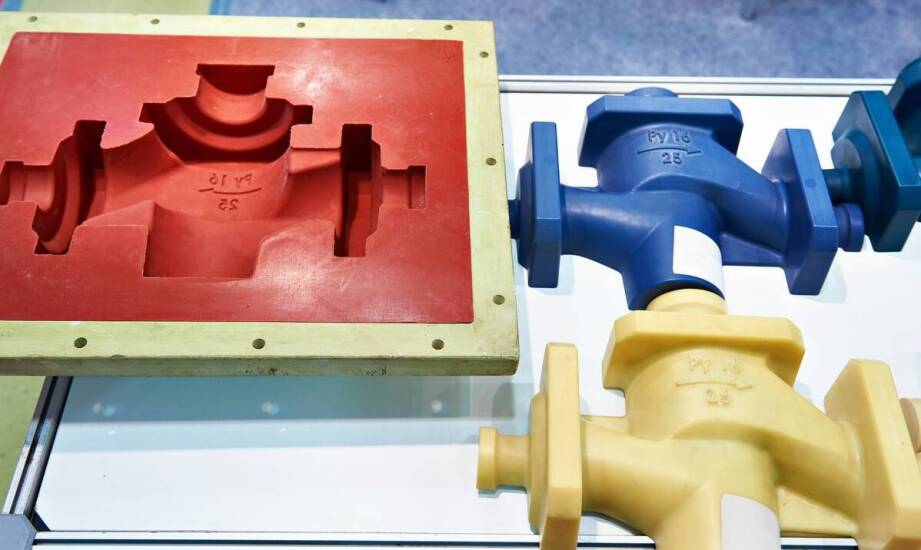

Jak złożone kształty w RTM ujawniają problemy z linią podziału i wyjęciem detalu

Projekt wielkogabarytowej obudowy do maszyn przemysłowych czy urządzeń medycznych często wygląda idealnie na ekranie komputera. Gładkie ściany, precyzyjne wgłębienia na elementy montażowe i układ żeber usztywniających tworzą spójną wizję. Schody zaczynają się w momencie fizycznego wyjmowania gotowego detalu z zamkniętej formy. Nawet jeśli płynna żywica poprawnie wypełniła zbrojenie szklane, skomplikowany element potrafi zakleszczyć się w matrycy. Taki scenariusz prowadzi do pęknięć, zarysowań lub trwałych deformacji zewnętrznej powierzchni kompozytu. Problem ten ujawnia się dopiero po pełnym utwardzeniu tworzywa i otwarciu oprzyrządowania. Pokazuje to jasno, jak ważna jest analityczna weryfikacja bryły przed rozpoczęciem wielotygodniowych prac narzędziowych. Zaawansowany park maszynowy i precyzyjne usługi obróbcze pomagają kontrolować produkcję, ale nie zastąpią prawidłowo zaplanowanego i przemyślanego kształtu wyrobu.

Ryzykowne cechy geometrii w produkcji kompozytów

Każdy skomplikowany kształt niesie ze sobą technologiczne wyzwania dla inżynierów. Z zewnątrz detal prezentuje się znakomicie, jednak to jego wewnętrzna struktura decyduje o sprawnym przebiegu formowania. W odróżnieniu od klasycznego laminowania ręcznego, zamknięta matryca narzuca niezwykle surowe reguły gry. Typowym utrudnieniem są wszelkie podcięcia, czyli fragmenty geometrii wchodzące głębiej w bryłę formy. Żywica poliestrowo-szklana po sieciowaniu tworzy bardzo sztywną, nieustępliwą powłokę. Obecność ostrych podcięć uniemożliwia wyjęcie elementu w jednej prostej osi. Zmusza to technologów do wprowadzania dodatkowych, kosztownych i ruchomych wkładek w oprzyrządowaniu. Kolejnym newralgicznym punktem układu są ostre krawędzie wewnętrzne i zewnętrzne. Zbyt małe promienie zaokrągleń poniżej 2 milimetrów silnie koncentrują naprężenia w warstwach włókna. Podczas demontażu takie ciasne miejsca łatwo ulegają niewidocznym gołym okiem mikropęknięciom w strukturze laminatu.

Niezwykle ważnym parametrem pozostaje pochylenie ścian bocznych detalu w stosunku do kierunku wyciągania. Kąt draftowy mniejszy niż 1-2 stopnie generuje ogromne tarcie o polerowaną powierzchnię matrycy. Brak odpowiedniego pochylenia drastycznie zwiększa ryzyko zakleszczenia i zarysowania zarówno gotowego wyrobu, jak i samej drogocennej formy.

Równie istotny jest planowany podział narzędzia, który bezpośrednio determinuje miejsce powstawania śladu łączenia polimerów. Przebieg linii podziału przez widoczne strefy obudowy tworzy trudną do usunięcia skazę estetyczną. Konstruktorzy przenoszą to łączenie na naturalne załamania lub w miejsca całkowicie zasłonięte przez inne komponenty układu.

Wszystkie elementy składowe, w tym wkładki redukujące podcięcia oraz lokalne wzmocnienia, należy precyzyjnie uwzględnić przed rozpoczęciem obróbki. Wprowadzenie głębokich zmian w strukturze matrycy po wykonaniu pierwszych prób technologicznych generuje duże straty finansowe. Żebra usztywniające i punkty mocowania wymagają dokładnych skosów, które zagwarantują bezpieczne wysunięcie wypraski.

Próby technologiczne i ocena śladów po rozformowaniu

Wytwarzanie elementów o podwyższonej wytrzymałości zawsze wymaga ostatecznej weryfikacji założeń na hali produkcyjnej. Zanim ruszy seryjna dostawa wyrobów, każdy doświadczony rtm producent przeprowadza szczegółowe próby technologiczne wyrobu. Najpierw technicy dokładnie układają suche zbrojenie szklane, precyzyjnie zamykają oprzyrządowanie i wtryskują żywicę pod stałym ciśnieniem. Prawdziwym sprawdzianem dla wyfrezowanej geometrii staje się moment fizycznego rozchylenia obu części formy. Decyzja o wdrożeniu modelu do produkcji zależy od bezproblemowego demontażu i powtarzalnej jakości powierzchni zewnętrznej. Specjaliści z firmy Lamineo, opierając się na wiedzy gromadzonej od 1989 roku, weryfikują projekty specjalistycznych zabudów pojazdów właśnie pod kątem płynnego wyciągania. Podobne zasady obowiązują przy wykorzystaniu technologii infuzji próżniowej, gdzie gładkie odejście od narzędzia chroni delikatne krawędzie kompozytu.

Uważna analiza wyjętego detalu dostarcza konstruktorom kluczowych informacji o drobnych błędach w geometrii narzędzia. Taki zmapowany obraz pozwala szybko namierzyć obszary wymagające natychmiastowej korekty programu frezującego. Matowe zatarcia na pionowych ścianach wypraski ewidentnie wskazują na zbyt mały kąt pochylenia bocznego. Z kolei charakterystyczne ubytki w obszarze wgłębień sugerują zbyt ciasne spasowanie wyjmowanych rdzeni.

Dokładne oględziny powierzchni należy przeprowadzić bezpośrednio po wyciągnięciu elementu z docelowego gniazda. Zarysowania biegnące prostopadle do osi otwierania formy świadczą o mechanicznym blokowaniu materiału w zakamarkach. Całkowite wyeliminowanie tych wąskich gardeł pozwala ustabilizować cykl produkcyjny i zredukować liczbę odrzutów.

Zgodność koncepcji z fizyką procesu

Przy wytwarzaniu części do pojazdów silnikowych czy elementów wyposażenia kontenerów technologia zamkniętej matrycy nie wybacza uchybień projektowych. Powodzenie seryjnej produkcji zależy od pełnej zgodności planowanej koncepcji z ograniczeniami fizycznego rozformowania. Najbardziej zaawansowane systemy żywiczne i maty szklane nie zrekompensują braku minimalnych pochyleń ścian czy nielogicznie poprowadzonej linii podziału. Opracowanie bezpiecznego dla materiału przebiegu cyklu minimalizuje ryzyko pęknięć i ukrytych wad wewnątrz struktury laminatu. Dopracowana geometria z odpowiednio dobranymi promieniami skutecznie obniża nakład pracy potrzebnej na ręczną obróbkę wykończeniową. Przekłada się to na utrzymanie wysokiej stabilności wymiarowej, co stanowi podstawę budowania zaufania odbiorców w wymagającym sektorze B2B.
