Kiedy jeden nóż tokarski nie wystarcza — dobór pod materiał, detal i stabilność

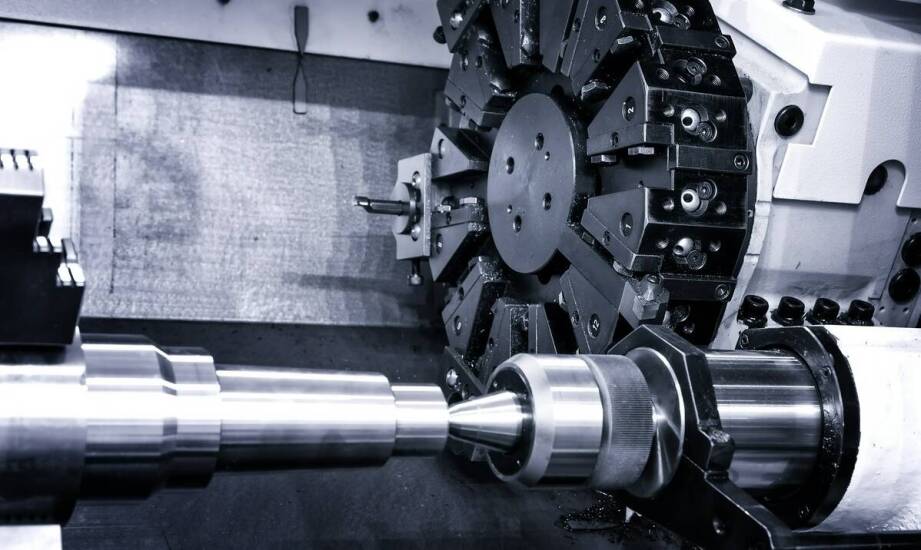

Podczas toczenia długiego wałka ze stali konstrukcyjnej na tokarce CNC ten sam program może dawać zupełnie inne rezultaty. Wystarczy sama wymiana noża tokarskiego na inny model, by pojawiły się drgania narzędzia i falistość na obrabianej powierzchni. Zmiana geometrii ostrza i gatunku płytki skrawającej wpływa bowiem na kształt wióra, temperaturę oraz stabilność całego procesu. Dlatego odpowiedni dobór narzędzi jest kluczowy, by uniknąć spadku wydajności obróbki.

Cechy metalu decydujące o geometrii ostrza

Twardość i plastyczność obrabianego metalu to główne czynniki, które wymuszają dobór odpowiedniej geometrii ostrza. Do stali stosuje się płytki z grupy materiałowej P, oznaczone kolorem niebieskim, które mają umiarkowany kąt natarcia γ. Zapewnia to równowagę między wytrzymałością krawędzi a skutecznym odprowadzaniem wióra. Stal nierdzewna z kolei wymaga geometrii z grupy M (kolor żółty), z dodatnim kątem natarcia i specjalnymi powłokami, które zapobiegają przywieraniu materiału do ostrza. Natomiast żeliwo, jako materiał kruchy i ścierny, obrabia się płytkami z grupy K (kolor czerwony). Mają one ostrze z zaokrąglonym wierzchołkiem oraz zerowym lub ujemnym kątem natarcia, co minimalizuje ryzyko wykruszenia krawędzi.

Wpływ parametrów detalu na stabilność procesu

Długi wysięg narzędzia znacząco zwiększa amplitudę drgań, co jest szczególnie widoczne przy toczeniu detali o małej średnicy, poniżej 40 mm. W takich warunkach elastyczność obrabianego wałka potęguje zjawisko rezonansu. Również niska sztywność mocowania, na przykład z powodu luźnego uchwytu lub braku podparcia, przyspiesza zużycie krawędzi skrawającej. Skutkuje to pogorszeniem chropowatości powierzchni, której wartość Ra może przekroczyć 6,3 µm. Zastosowanie większego promienia naroża płytki tokarskiej poprawia stabilność, ale jednocześnie wymaga ustawienia głębokości skrawania (ap) na poziomie co najmniej 2/3 wartości tego promienia (Re).

Dobór narzędzia do obróbki zgrubnej i wykańczającej

Cel operacji determinuje wybór narzędzia. Obróbka zgrubna ma za zadanie usunąć jak najwięcej materiału w krótkim czasie, dlatego stosuje się dużą głębokość skrawania (ap) i wysoki posuw (fn). Wymaga to noży o bardzo wytrzymałej geometrii, często z grubą płytką, np. z gatunków P20 lub K20 do stali i żeliwa. Z kolei obróbka wykańczająca skupia się na uzyskaniu precyzyjnego wymiaru i gładkiej powierzchni (Ra poniżej 1,6 µm). Wykorzystuje się w niej małą głębokość skrawania, niski posuw oraz precyzyjne noże do tokarki do metalu z wymiennymi płytkami o ostrej geometrii.

Najczęstsze błędy w doborze noży tokarskich

Niewłaściwy dobór narzędzia prowadzi do problemów. Przykładem jest zastosowanie płytki z grupy P do stali nierdzewnej, co skutkuje szybkim wykruszeniem krawędzi. Innym błędem jest użycie narzędzia bez odpowiedniej powłoki przy wysokiej prędkości skrawania (vc). Może to prowadzić do przegrzania ostrza powyżej 800°C i powstawania pęknięć termicznych. Problem narostu na ostrzu pojawia się z kolei przy obróbce materiałów plastycznych, gdy geometria (np. ujemny kąt natarcia) i brak chłodziwa sprzyjają przywieraniu wióra.

Trafny wybór noża tokarskiego to wynik analizy czterech kluczowych elementów: rodzaju obrabianego materiału, geometrii detalu, sztywności całego układu oraz celu operacji. Dopiero połączenie tych czynników pozwala dobrać narzędzie, które zminimalizuje przestoje i wydłuży żywotność ostrzy, zwłaszcza w produkcji seryjnej.
