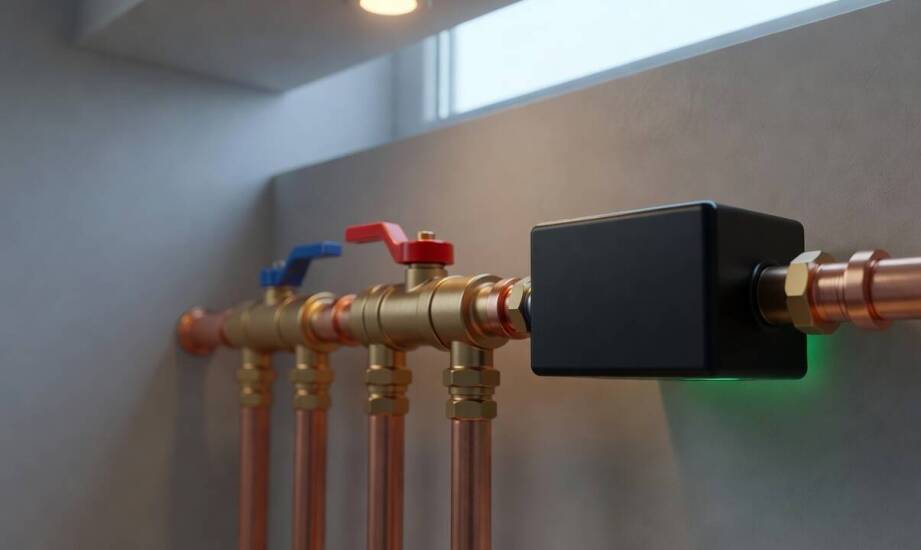

Wpływ przekroju kuli na opory hydrauliczne w rozbudowanych instalacjach grzewczych i sanitarnych

Budowa armatury odcinającej i regulacyjnej bezpośrednio determinuje zapotrzebowanie energetyczne pompy obiegowej w rozbudowanych instalacjach grzewczych i sanitarnych. Każdy element zamontowany na rurociągu generuje określony opór hydrauliczny, który układ napędowy musi stale pokonywać. Podzespoły o zoptymalizowanych parametrach przepływu pozwalają utrzymać stabilne ciśnienie w całej sieci bez nadmiernego przeciążania wirników. Niewłaściwe dopasowanie zaworów drastycznie zwiększa sumaryczne straty ciśnienia w magistrali. Skutkuje to koniecznością montażu przewymiarowanych, bardziej energochłonnych pomp i podnosi koszty eksploatacji obiektu. Praktyka inżynieryjna wykazuje, że precyzyjna analiza hydrauliczna na etapie projektowania eliminuje problem chronicznego niedogrzewania skrajnych obiegów. Właściwa selekcja średnic i typów zamknięć decyduje o ostatecznej sprawności całego systemu przesyłowego.

Różnice konstrukcyjne zaworów kulowych a współczynnik Kv

Model pełnoprzepływowy charakteryzuje się średnicą wewnętrzną kuli dokładnie odpowiadającą średnicy nominalnej rurociągu. Taka konstrukcja gwarantuje uzyskanie maksymalnej wartości współczynnika Kv. Parametr ten precyzyjnie określa strumień objętości wody wyrażony w metrach sześciennych na godzinę, który przepływa przez armaturę przy jednostkowym spadku ciśnienia rzędu jednego bara. Brak jakichkolwiek przewężeń w świetle przelotu minimalizuje dławienie przepływającego medium.

Alternatywne wersje zredukowane posiadają zwężony kanał wewnętrzny odlewu kuli. Zmniejszenie pola przekroju poprzecznego automatycznie obniża współczynnik Kv i podnosi miejscowe straty hydrauliczne przy zachowaniu tego samego natężenia przepływu. Mniejsze światło zmusza strugę płynu do nagłego przyspieszenia, co generuje szkodliwe turbulencje bezpośrednio za strefą zamknięcia zaworu.

Dysproporcja między oboma wariantami odgrywa kluczową rolę w rozległych sieciach przemysłowych i komercyjnych. Specjaliści z firmy DIAMOND projektujący armaturę dla instalatorów wskazują, że układy o znacznej długości rurociągów wykazują silną tendencję do kumulacji oporów na złączkach. Wybór wersji zredukowanych na głównych pionach prowadzi do szybkiego wyczerpania dyspozycyjnego ciśnienia pompy. Zastosowanie odlewów pełnoprzelotowych eliminuje ryzyko zdławienia obiegu w najdalszych punktach instalacji.

Spadki ciśnienia, dopasowanie armatury i wpływ glikolu

Przewężenie przekroju w strefie montażu armatury zawsze wywołuje punktowe spadki ciśnienia wynikające z zaburzenia profilu prędkości cieczy. Zwężony kanał zmusza wodę do nagłego przyspieszenia, a następnie gwałtownego zwolnienia po opuszczeniu korpusu, co pochłania znaczną część początkowej energii hydraulicznej. Zwykły zawór kulowy funkcjonuje w takich obiegach przede wszystkim jako niezawodny element odcinający obieg. Prawidłowo zwymiarowany komponent o otwartym przelocie wykazuje całkowicie marginalny wpływ na opory własne całej sieci rurowej.

Inżynierowie weryfikujący wyposażenie muszą uwzględnić docelowy przepływ masowy oraz maksymalną dopuszczalną stratę ciśnienia dla każdej indywidualnej gałęzi układu. Precyzyjne dopasowanie średnicy nominalnej rur zapobiega deformacji charakterystyki roboczej automatyki. Nadmierne dławienie przepływu przez źle dobraną armaturę odcinającą niszczy autorytet zaworów termostatycznych i zaworów mieszających. Taka sytuacja prowadzi do oscylacji temperatury i całkowitej utraty stabilności systemu.

Wypełnienie instalacji roztworem glikolu propylenowego drastycznie modyfikuje parametry fizykochemiczne krążącego nośnika ciepła. Glikol charakteryzuje się znacznie wyższą lepkością kinematyczną oraz gęstością w porównaniu do standardowej wody sieciowej. Wykorzystanie płynów niezamarzających podnosi sumaryczne opory hydrauliczne instalacji od dwóch do nawet ośmiu razy. Stężenie roztworu przekraczające 30 procent zmusza projektantów do obligatoryjnego przewymiarowania średnic rurociągów. Wypełniony glikolem układ bezwzględnie wymaga pomp o zwiększonej wysokości podnoszenia w celu zrekompensowania sił tarcia wewnątrz rur.

Rygorystyczna selekcja przekrojów armatury bezpośrednio warunkuje długoterminową stabilność hydrauliczną rozległych instalacji sanitarnych i grzewczych. Wyeliminowanie zbędnych przewężeń odciąża wirniki pomp obiegowych i znacząco redukuje roczne zużycie prądu w danym budynku. Świadome operowanie wartością Kv podczas planowania magistrali daje pewność bezawaryjnego dostarczania ciepła do najdalszych stref odbioru. Precyzyjne analityczne podejście do detali przepływu zapewnia optymalną i bezpieczną eksploatację urządzeń ciśnieniowych przez wiele sezonów grzewczych.
